קונסולות שידור דיגיטלית

52/SX קונסולת שידור מקצועית וקומפקטית חדשה מ DHD גרמניה, קונסולת שידור מודולרית עוצמתית המאפשרת הרחבה של כמות היציאות הכניסות, והפיידרים לפי גדילת הצרכים של התחנה. 52/SX אידיאלי עבור אולפן רדיו, ניידות שידור קטנות, אולפני טלוויזיה. הקונסולה מורכבת מיחידןת פיידרים מודולרית (מודולים של 4 או 6 יחידות פיידרים) ומיחידת המוח הכוללת DSP ויחידת חיבורים ללא תלות במחשב. יחידת "השליטה" מגיעה עם פיידרים 100 מ"מ Conductive Plactic למודול, הניתנות להרחבה של עד 16 פיידרים במערכת. ניתן להחליף כל מודול פיידרים תוך כדי עבודה Hot Swap ללא הפרעה בעבודה השוטפת (תוך כדי שידור), אפשרות להחלפה של הפיידרים על ידי המשתמש. אפשרויות הגדרה אינטגרלית המאפשר לקבוע לכל כפתור \ פונטציומטר פעולה יחודית. הקונסולה מגיע עם מסך TFT צבעוני עם אפשרות להוספה של מסכי מגע. מערכת טוק בק Talk Back דו כיוונית אינטגרלית במערכת, עם אפשרויות הגדרה לכל ערוץ דיבור כגון אוזניות אורחים, אוזניות מגיד, רמקולים, מרואיינים טלפוניים וכן לכל יציאת שידור חוץ, עם אפשרות להנחה של עוצמת הרמקולים בעת דיבור למובנות דיבור מקסימלית וללא הפרעות. שמיעה של הדיבור החוזר במערכת הטוק בק ברמקולי הבקרה או ברמקול יעודי. לקונסולה ספק כוח חיצוני הניתן להחלפה מהירה עד ידי המשתמש עם אפשרות לחיבור ספק כוח נוסף לשרידות Redundant Power Supply. לקנוסולה DSP חזק המאפשר להפעיל על כל ערוץ אי קיו 3 תחומים, קומפרסור, לימיטר, פילטר לחיתוך נמוכים, ואפשרויות לאופציית הרחבה. הקונסולה מגיעה עם 6 Clean Feeds (מיקס מינוס) מונו או סטריאו. 32 יציאות BUS, עם 4 יציאות מוניטור שונות. אפשרות לשדרג לGigabit Audio המאפשר העברת 512 ערוצים דו כיווני בעכבה נמוכה על גבי רשת כמו כן פרוטוקולים כגון DANTE וממשק MADI. לשיתוף משאבים, ערוצי כניסה ויציאה. ממשק אודיו USB למחשב המאפשר הזרמה דו כיוונית. כניסות ויציאות GPIO לחיבור יחידות חיצוניות (לדוגמא: הדלקת מיקרופונים) הדלקת שלטי שידור ON AIR בעת פתיחת פיידר או לחצן, שליטה על ציוד חיצוני כגון FADER START, וכו'. אפשרות לניהול משתמשים המאפשרת נעילה של פונקציות לפי קטגוריה בכדי למנוע תפעול לא נכון על ידי משתמשים לא מורשים.

Price-Optimized for On-Air, Pre-Production, Outside Broadcasting And Editing Suites

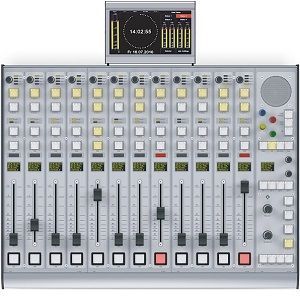

Modular control desk consisting of 4, 8, 12 or 16 faders and central control module including talkback microphone, loudpeaker, and a 7" TFT/Touch Display with 5 PPMs, correlation Display, clock, stopwatch, setting og equalizer, dynamics unit, Snapshots and other Parameters
2 Fader module layouts available, for different customer preferences

separate 1-U or 2-U DSP Core with input/output module and up to 643 inputs and 643 outputs, analog, digital, MADI, Gigabit audio network
32 sum busses, Aus busses, clean feeds and PFL busses
6 Clean Feeds (Mix-minus, mono or stereo)
3-band equalizer, compressor, limiter and subsonic filter for all 16 fader channels in 40-bit floating-Point Format, mono or stereo
flexible fader assignment, storing of settings
USB Audio Connector for a Direct Connection With the PC

Inputs/outputs available on XS Multi-I/O Boxes 52-1335:
Microphone/line inputs	2	4	-77…+18 dBu sensitivity
Headphone outputs	2	4	stereo
Analogue line inputs	8	16	max. +24 dBu
Analogue line outputs	8	16	max. +24 dBu
Digital inputs, AES3/EBU	3	6	sample rate converter, stereo
Digital inputs, S/PDIF	1	2	sample rate converter, stereo
Digital inputs, USB	2	4	sample rate converter, stereo
Digital outputs, AES3/EBU	2	4	sample rate converter, stereo
Digital outputs, S/PDIF	1	2	sample rate converter, stereo
Digital outputs, USB	2	4	sample rate converter, stereo
General purpose inputs	10	20	opto coupler
General purpose outputs	10	20	photo mos relays
Analogue control inputs	2	4	for external potentiometers
Inputs/outputs available on central module 52-1010:
Talkback microphone	1		built-in, connected via ethernet
PFL/Talkback speaker	1		built-in, connected via ethernet
MADI (hardware option) 52-1821:
MADI input channels	64		AES10 format, SC duplex/fibre
MADI output channels	64		AES10 format, SC duplex/fibre
Gigabit Audio networking (hardware option) 52-8582:
Gigabit Audio interface input channels	512		DHD format, LC dublex/fibre
Gigabit Audio interface output channels	512		DHD format, LC dublex/fibre
Total number of inputs/outputs (all options):
Input channel count	599	621	local + network option + MADI option
Output channel count	599	621	local + network option + MADI option

קונסלת שידור דגיטלית לרדיו וטלוויזיה
